Почему редукторы Harmonic Drive являются основным компонентом современных роботов?

В качестве основного компонента передачи внутри суставов робота, конструкция, качество изготовления и выборгармонического редуктора напрямую определяют точность движения, надёжность и срок службы робота. Будь то промышленные роботы, коллаборативные роботы или человекоподобные роботы нового поколения, гармонические передачи стали одной из наиболее критически важных базовых технологий высокопроизводительного управления движением.

В этой статье объясняется, почему гармонические редукторы незаменимы в робототехнике, как они работают, какие ключевые конструктивные параметры должны понимать инженеры и как выбрать подходящий редуктор для различных робототехнических применений.

Почему гармонический редуктор является центром точной передачи мощности робота?

Основная функция гармонического редуктора — преобразовывать высокоскоростное вращение с низким крутящим моментом от серводвигателя в низкоскоростной выход с высоким крутящим моментом, сохраняя при этом практически нулевой люфт в крайне компактном монтажном пространстве.

Его характеристики напрямую влияют на несколько ключевых параметров робота, включая:

• Повторяемая точность позиционирования

• Плотность крутящего момента в суставе

• Динамический отклик

• Плавность движения

• Грузоподъёмность

Для передовых робототехнических систем, таких как человекоподобные и коллаборативные роботы, характеристики гармонической передачи часто обозначают технологическую границу между премиальными и традиционными робототехническими платформами.

Понимание конструкции гармонического редуктора

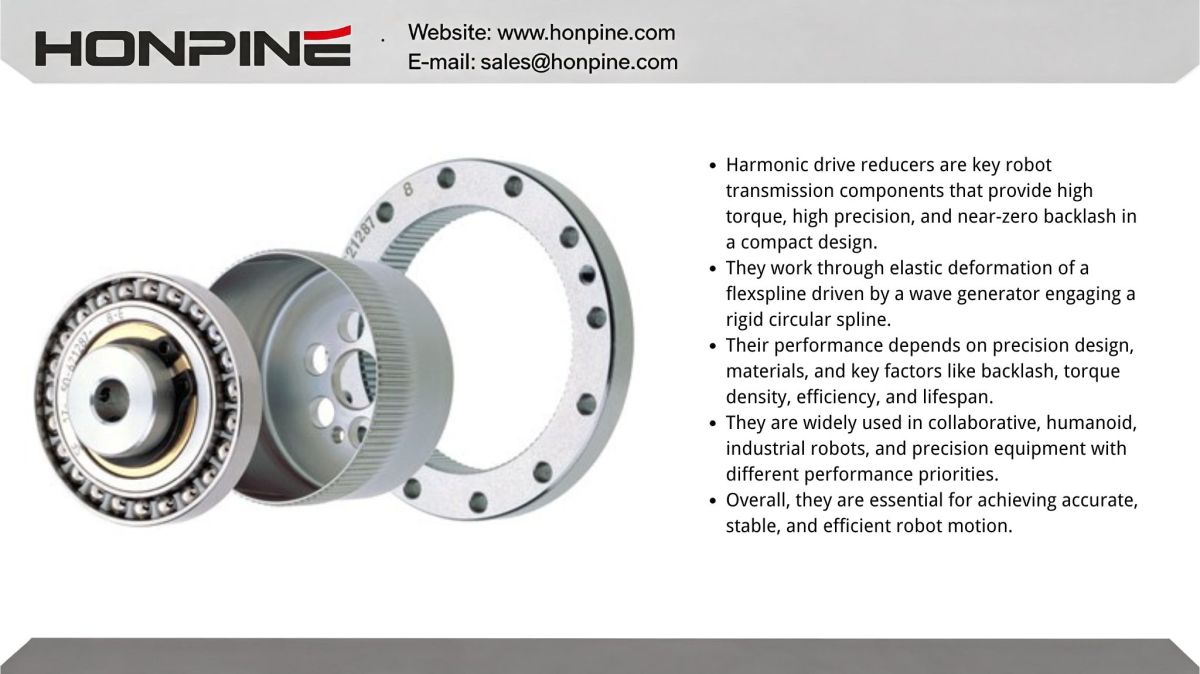

Гармонический редуктор состоит из трёх основных компонентов:

• Волновой генератор

• Гибкое колесо

• Жёсткое колесо

Точность проектирования и изготовления этих компонентов во многом определяет характеристики передачи.

Волновой генератор (входной компонент)

Волновой генератор состоит из эллиптического кулачка и гибкого подшипника.

Наиболее важные инженерные аспекты включают:

• Точность профиля кулачка

• Усталостная долговечность гибкого подшипника

Профиль кулачка обычно проектируется с использованием эвольвентных или плавных дуговых переходов, при этом допуск на эллиптичность контролируется примерно в пределах ±0.002 mm. Более значительные отклонения могут вызывать неравномерную нагрузку на гибкое колесо, ускоряя локальный износ.

Гибкие подшипники обычно изготавливаются из высокопрочных подшипниковых сталей, таких как GCr15SiMn, обеспечивающих отличную износостойкость и усталостные характеристики.

Для герметичных роботизированных суставов, как правило, предпочтительна консистентная смазка, а номинальная частота вращения подшипника должна соответствовать номинальной скорости серводвигателя, чтобы предотвратить перегрев при высокоскоростной работе.

Гибкое колесо (основной компонент передачи)

Гибкое колесо — это тонкостенная упругая шестерня с толщиной стенки, обычно находящейся в диапазоне от 0.3 mm до 1 mm.

Это самый критичный и одновременно наиболее чувствительный к усталости компонент редуктора.

Ключевые конструктивные соображения включают:

• Оптимизация профиля зубьев

• Равномерная толщина стенки

• Выбор материала

• Устойчивость к усталости

Большинство производителей применяют модифицированные эвольвентные профили зубьев, чтобы уменьшить удар при зацеплении, снизить шум, увеличить площадь контакта зубьев и повысить крутящий момент.

Допуск на толщину стенки обычно поддерживается в пределах ±0.005 mm. Более значительные отклонения могут увеличить люфт и снизить точность позиционирования.

Жёсткое колесо (неподвижный или выходной компонент)

Жёсткое колесо — это жёсткая внутренняя шестерня, имеющая ровно на два зуба больше, чем гибкое колесо.

Не менее важна и точность его изготовления.

Типичные инженерные требования включают:

• Допуск на круглость ≤0.003 mm

• Накопленная погрешность шага ≤±15 arc-seconds

Жёсткое колесо обычно устанавливается с натягом, чтобы исключить перемещение во время работы.

Зазор зацепления тщательно контролируется в пределах от 0.001 mm до 0.003 mm.

Избыточный зазор увеличивает люфт, тогда как недостаточный зазор ускоряет износ и повышает рабочий шум.

Как работает гармонический редуктор?

Принцип работы основан на контролируемой упругой деформации.

Процесс состоит из четырёх этапов:

• Волновой генератор вращается.

• Волновой генератор упруго деформирует гибкое колесо в эллиптическую форму.

• Зубья входят в зацепление вдоль большой оси и выходят из зацепления вдоль малой оси.

• Поскольку жёсткое колесо содержит на два зуба больше, чем гибкое колесо, непрерывное вращение создаёт большое снижение скорости и увеличение крутящего момента.

Передаточное отношение составляет примерно:

Передаточное отношение = Количество зубьев гибкого колеса ÷ 2

Основная инженерная задача — сбалансировать два противоречащих требования:

• Достаточная упругая деформация для точного зацепления зубьев

• Долгий срок службы при миллионах циклов деформации

Именно эта задача во многом определяет выбор материала, термообработку и оптимизацию профиля зубьев.

Например, локоть человекоподобного робота, приводимый серводвигателем со скоростью 3000 rpm, может требовать выходной скорости 30–60 rpm, что соответствует передаточному отношению примерно от 50:1 до 100:1.

В таких применениях инженеры обычно отдают предпочтение гармоническим передачам, обеспечивающим:

• Высокую плотность крутящего момента

• Люфт менее одной угловой минуты

• Лёгкую конструкцию

Ключевые параметры, которые должен понимать каждый инженер

Выбор оптимального гармонического редуктора требует баланса между несколькими параметрами производительности, а не максимизации одной характеристики.

Люфт

Люфт — один из важнейших показателей точности передачи.

Он представляет собой угловое перемещение на входе, когда выход остаётся неподвижным.

Типичные рекомендации включают:

• ≤1 arc-minute для человекоподобных роботов и точной сборки

• 1–3 arc-minutes для промышленных роботизированных рук

• 3 arc-minutes для общей автоматизации

Динамический люфт заслуживает ещё большего внимания, поскольку деформация гибкого колеса изменяется во время движения.

Алгоритмы управления сервоприводом, такие как PID-компенсация, обычно используются для минимизации его влияния на точность позиционирования.

Плотность крутящего момента

Плотность крутящего момента описывает номинальный выходной крутящий момент, приходящийся на единицу массы или объёма.

Для человекоподобных роботов, где монтажное пространство крайне ограничено, инженеры обычно ориентируются на:

• Плотность крутящего момента ≥20 N·m/kg

• Коэффициент перегрузки ≥1.5

Такое сочетание обеспечивает баланс между лёгкой конструкцией и устойчивостью к ударам.

Срок службы

Срок службы обычно определяется как совокупное время работы под номинальной нагрузкой.

Типичные целевые значения включают:

Промышленные роботы:

• ≥10,000 hours

Коллаборативные и человекоподобные роботы:

• ≥20,000 hours

Срок эксплуатации во многом зависит от:

• Качество смазки

• Скорость вращения

• Изменение нагрузки

• Рабочая температура

Регулярное обслуживание смазки остаётся необходимым для многих гармонических передач, чтобы предотвратить преждевременный износ.

Передаточная эффективность

Типичный диапазон передаточной эффективности составляет от 75% до 85%.

Эффективность напрямую влияет на:

• Потребление энергии

• Выделение тепла

• Подбор двигателя

Для человекоподобных роботов обычно приоритет отдают эффективности выше 80%, чтобы максимально увеличить срок службы батареи.

Промышленные роботы, работающие непрерывно, часто требуют дополнительных систем охлаждения, чтобы предотвратить деградацию смазки и температурный дрейф точности.

Выбор гармонических редукторов для различных робототехнических применений

Различные робототехнические системы делают упор на разные эксплуатационные характеристики.

Инженерам следует оценивать четыре основных фактора:

• Тип нагрузки

• Скорость движения

• Точность позиционирования

• Доступное монтажное пространство

Коллаборативные роботы

Основные требования:

• Лёгкая конструкция

• Низкий уровень шума

• Плавная обратная приводимость

• Высокая точность позиционирования

• Компактный размер сустава

Типичные рекомендации:

• Люфт ≤1 arc-minute

• Плотность крутящего момента ≥20 N·m/kg

• Эффективность ≥80%

• Шум ниже 60 dB

Плечевые суставы, как правило, требуют более высокой плотности крутящего момента, тогда как запястные суставы требуют максимальной точности позиционирования.

Человекоподобные роботы

Человекоподобные роботы предъявляют наиболее жёсткие требования в отрасли.

Типичные приоритеты включают:

• Сверхлёгкая конструкция

• Чрезвычайно высокая плотность крутящего момента

• Долгий срок службы

• Отличная ударостойкость

• Низкое энергопотребление

Рекомендуемые характеристики:

• Статический люфт ≤1 arc-minute

• Динамический люфт ≤15 arc-seconds

• Плотность крутящего момента ≥22 N·m/kg

• Срок службы ≥20,000 hours

• Коэффициент перегрузки ≥2.0

Датчики крутящего момента обычно интегрируются в суставы для мониторинга нагрузки в реальном времени и защиты гибкого колеса от повреждения из-за перегрузки.

Промышленные роботы

Промышленные роботы ориентированы на долговечность и непрерывную работу.

Типичные требования включают:

• Люфт от 1 до 3 arc-minutes

• Плотность крутящего момента ≥18 N·m/kg

• Срок службы ≥10,000 hours

• Эффективность ≥75%

Крупные плечевые и базовые суставы часто используют RV-редукторы, тогда как гармонические передачи предпочитают для предплечья и запястья, где важнее точность и компактность.

Полупроводниковое и прецизионное оборудование

Эти применения требуют максимально возможной точности позиционирования.

Типичные характеристики включают:

• Люфт ≤10 arc-seconds

• Эффективность ≥80%

• Срок службы ≥50,000 hours

• Чистая смазка, подходящая для сред, чувствительных к загрязнению

Рекомендуется проводить регулярную калибровку люфта и передаточной эффективности примерно каждые 1,000 operating hours.

Заключение

По мере того как человекоподобные роботы переходят к массовому коммерческому внедрению, инженерные требования к гармоническим редукторам будут продолжать расти.

Будущее развитие будет сосредоточено на трёх основных целях:

• Лёгкая конструкция

• Более высокая точность позиционирования

• Более долгий срок службы

Достижения в области искусственного интеллекта, новых материалов, прецизионного производства и технологий смазки ещё больше повысят характеристики гармонических передач и обеспечат следующее поколение интеллектуальных робототехнических систем.
