Интегрированный мотор шарнира робота с гармоническим /планетарным приводом

Конструкция с полым валом позволяет силовым кабелям, проводам энкодера и коммуникационным кабелям проходить непосредственно через центр привода шарнира робота, а не выводить их наружу. Такая конструкция обеспечивает ряд важных преимуществ: исключает скручивание и запутывание кабелей; защищает кабели от износа и механических повреждений; поддерживает непрерывное вращение шарнира без помех со стороны кабелей; повышает надежность робота и упрощает техническое обслуживание; создает более аккуратную и компактную конструкцию робота. Для человекоподобных роботов, коллаборативных роботов и четвероногих роботов технология полого вала стала важной особенностью высокопроизводительных модулей гармонических приводов и усовершенствованных двигателей шарниров роботов.

Модули гармонического привода HPJM используют другой подход к безопасности. Вместо STO мы применяем надежную встроенную электромагнитную тормозную систему, которая автоматически срабатывает для немедленной остановки вращения при отключении питания, обеспечивая безопасную работу.

Новый мотор гармонического привода для роботизированных соединений HONPINE HAG 2026 года оснащен функцией STO. Свяжитесь с нами, чтобы получить дополнительную информацию о серии HAG.

Нет. Полый вал — это тщательно продуманная конструктивная особенность, а не компромисс в отношении прочности. Современные приводы шарниров роботов проектируются с использованием передового анализа методом конечных элементов (МКЭ) и оптимизированной структурной инженерии для поддержания высокой жесткости при обеспечении внутренней прокладки кабелей. Полая конструкция позволяет более аккуратно прокладывать проводку и обеспечивает большую гибкость установки без снижения номинального крутящего момента или грузоподъемности привода. В результате, современные высокопроизводительные гармонические приводы, гармонические двигатели и модули шарниров роботов сочетают в себе легкую конструкцию, превосходную жесткость и надежную механическую прочность, что делает их подходящими для человекоподобных роботов, промышленных роботов, коллаборативных роботов и других прецизионных роботизированных систем.

С непрерывным расширением крупномасштабных производственных возможностей и постоянными технологическими инновациями HONPINE стремится не только поставлять продукцию, которая является надежной, пригодной для массового производства и экономически эффективной, но и ускорять индустриализацию гуманоидных роботов и роботов с воплощенным интеллектом.

Шарнирные двигатели HONPINE с гармоническим приводом отличаются:
Высоким крутящим моментом
Высокой точностью
Высоким передаточным отношением
Компактной конструкцией
Низким уровнем шума
Низкой вибрацией
Они особенно подходят для шарниров роботизированных манипуляторов, где крайне важны исключительно высокие требования к точности, управлению усилием и облегченной конструкции.

Для большинства моделей HONPINE может контролировать срок выполнения заказа в пределах одного месяца. Небольшая часть продукции может находиться в производственном планировании из-за резкого роста спроса на заказы. Мы постоянно расширяем масштабы производства, чтобы увеличить производственные мощности.

При выборе привода роботизированного сустава следует учитывать несколько ключевых показателей производительности:
Плотность крутящего момента
Высококачественный мотор роботизированного сустава должен обеспечивать высокий выходной крутящий момент при компактной и лёгкой конструкции, максимизируя эффективность робота и грузоподъёмность.
Точность позиционирования
Низкий люфт и превосходная повторяемость имеют решающее значение для точных задач, таких как сборка, инспекция и медицинская робототехника. Премиальный гармонический привод обеспечивает плавное движение и высокоточную позицию.
Срок службы
Долгий срок эксплуатации и стабильная производительность необходимы для промышленных роботов, работающих непрерывно в требовательных условиях.
Тепловые характеристики
Эффективный модуль гармонического привода должен поддерживать стабильную рабочую температуру при непрерывной работе, помогая сохранять точность и продлевать срок службы компонентов.
Оценивая эти четыре фактора вместе, пользователи могут определить надёжный привод роботизированного сустава, подходящий для долгосрочных робототехнических применений.

Да. В нем используется многооборотный абсолютный энкодер. Однако из-за редуктора на выходе для сохранения многооборотного счетчика положения требуется батарея энкодера. Поддерживается индивидуальная настройка, что позволяет выбрать двигатель с батареей энкодера или без нее.

Привод сустава робота представляет собой интегрированный узел управления движением, объединяющий волновой редуктор, серводвигатель, энкодер, тормоз, контроллер и прецизионные подшипники в компактный модуль. Также известный как интегрированный привод с волновым редуктором, модуль приводного сустава робота, интегрированный сустав робота или модуль поворотного привода робота, он служит основной системой передачи мощности для современных роботов.

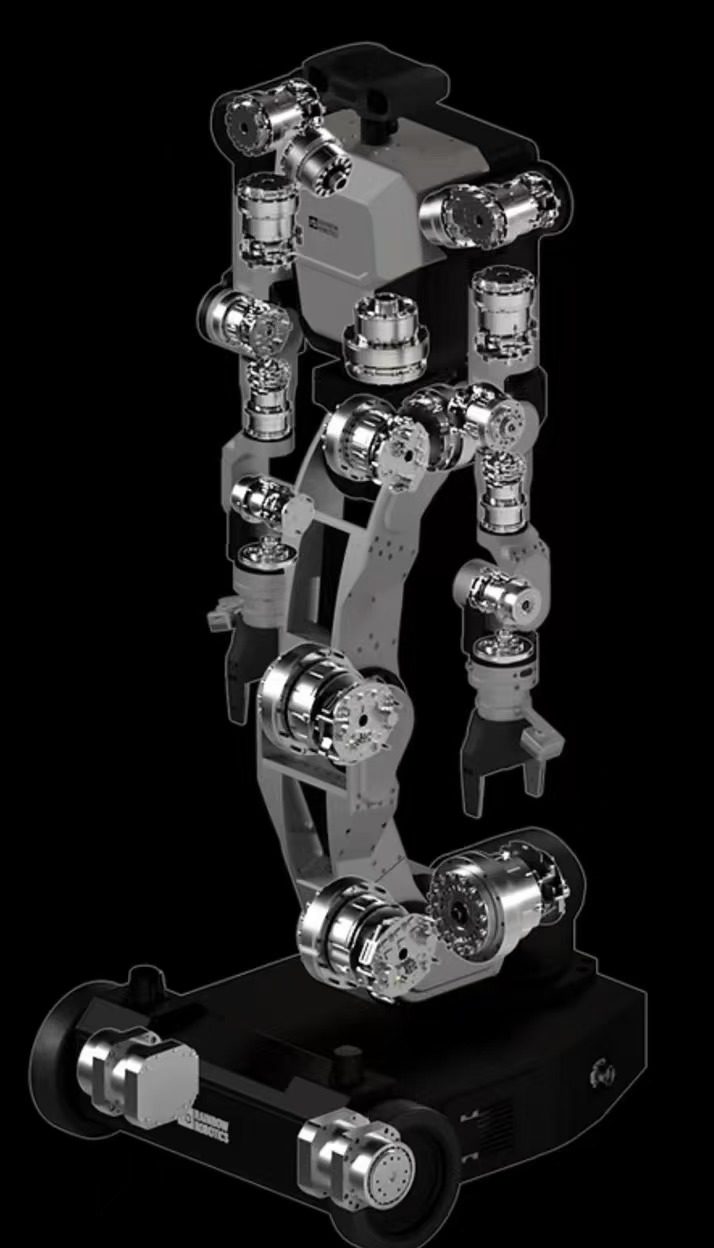

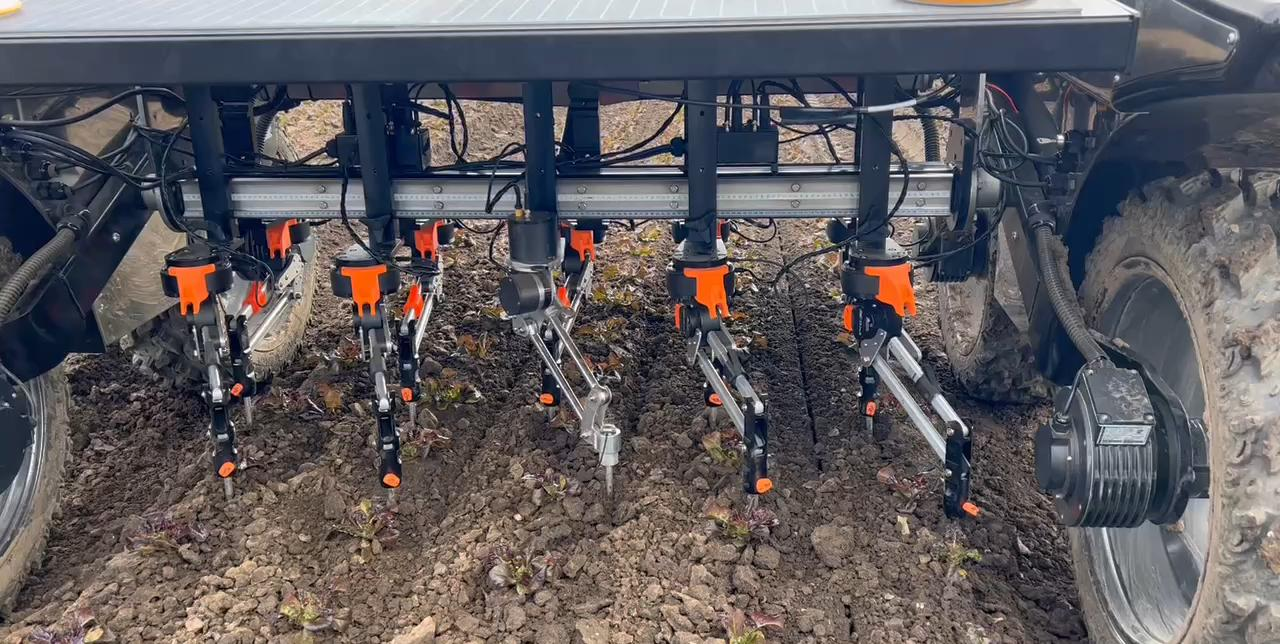

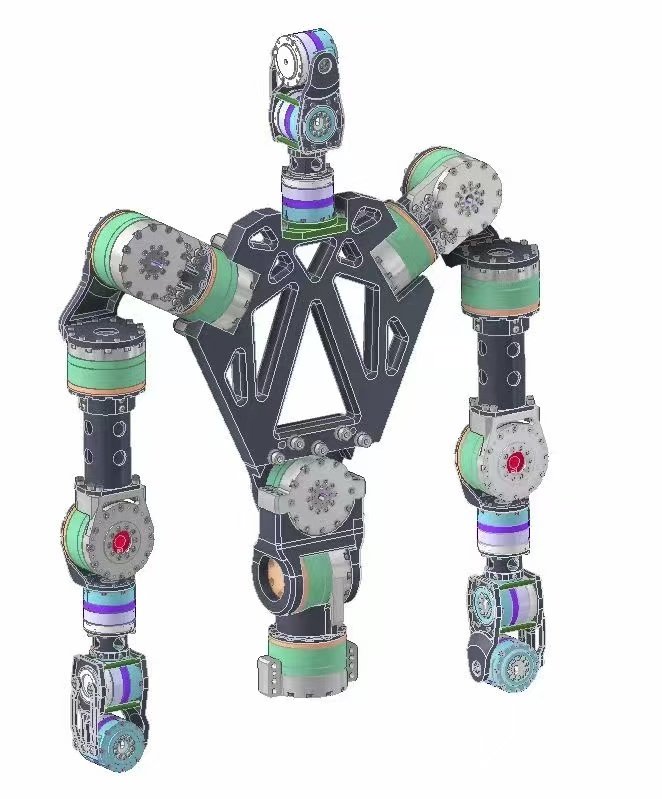

Благодаря модульной архитектуре несколько модулей суставов с волновой передачей можно объединять для создания роботизированных манипуляторов с несколькими степенями свободы, гуманоидных роботов, экзоскелетов, сервисных роботов и нестандартного автоматизированного оборудования.

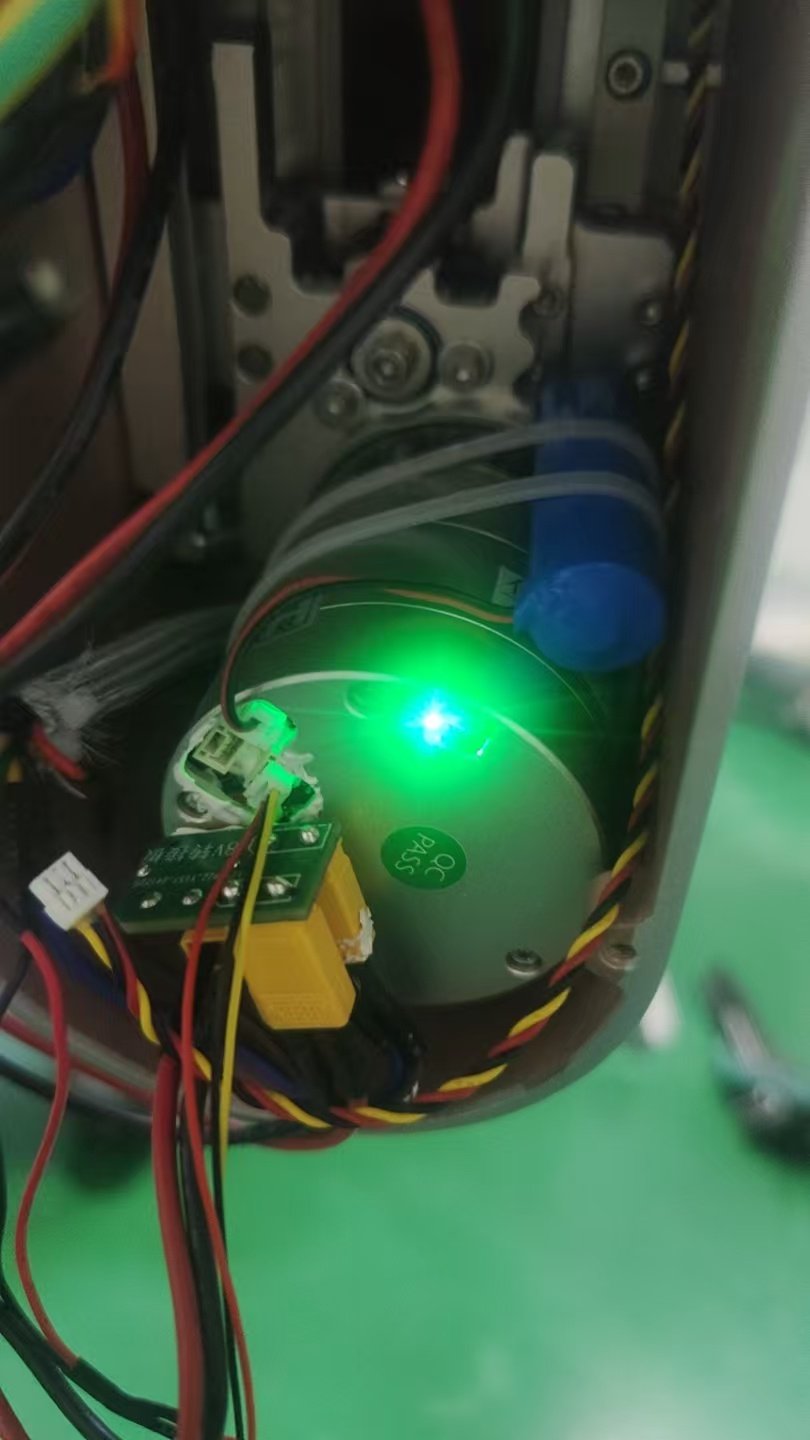

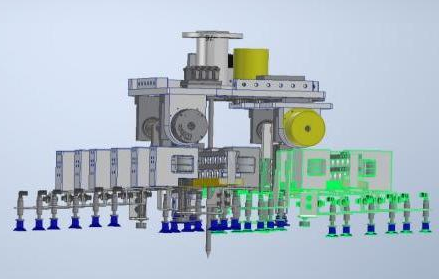

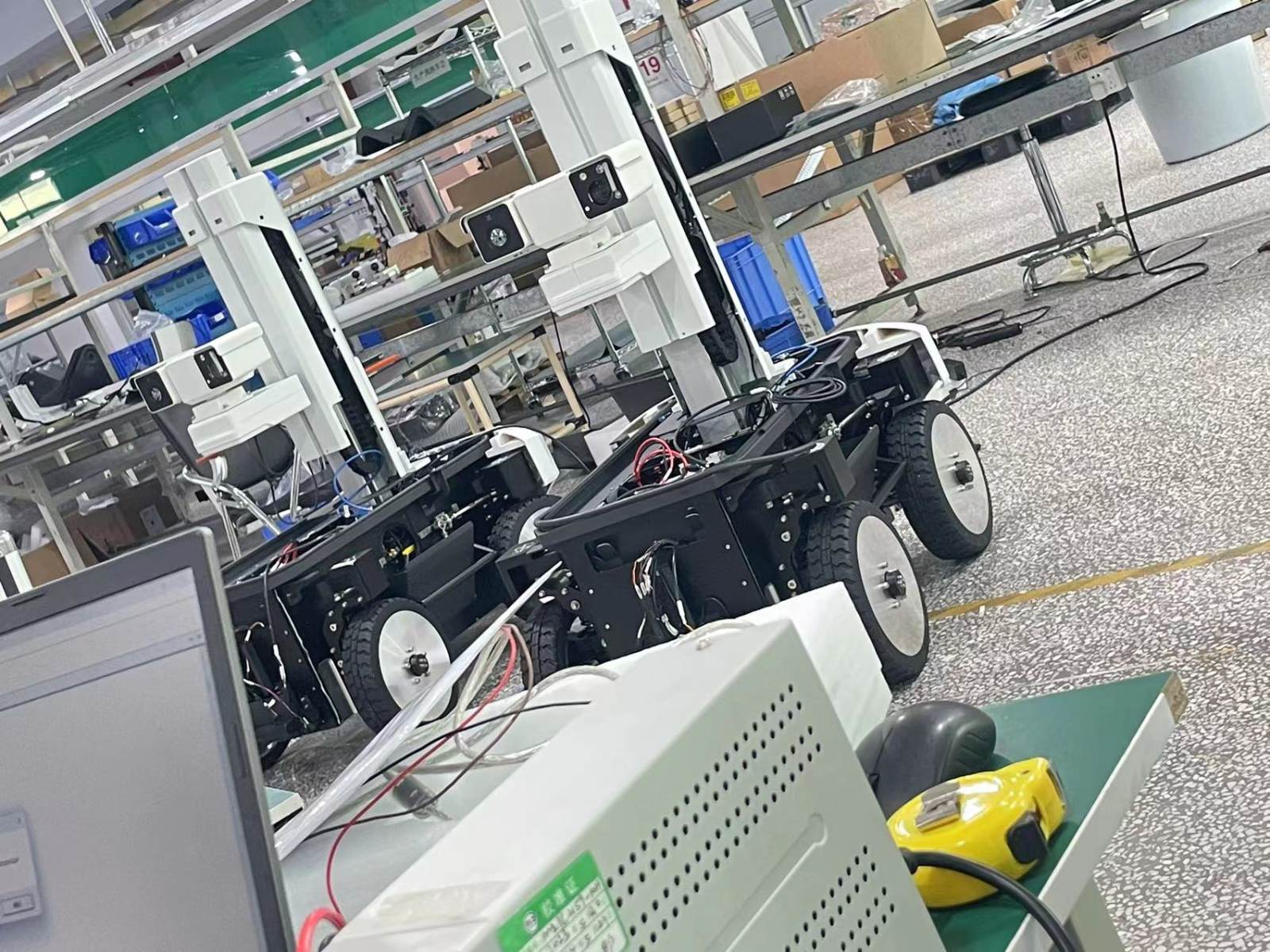

Малые модели широко используются в:подвесах камер,БПЛА и дронах,инспекционных роботах,медицинских устройствах
Крупные модели идеально подходят для:промышленных роботизированных манипуляторов,гуманоидных роботов,коллаборативных роботов,мобильных роботов,логистических роботов

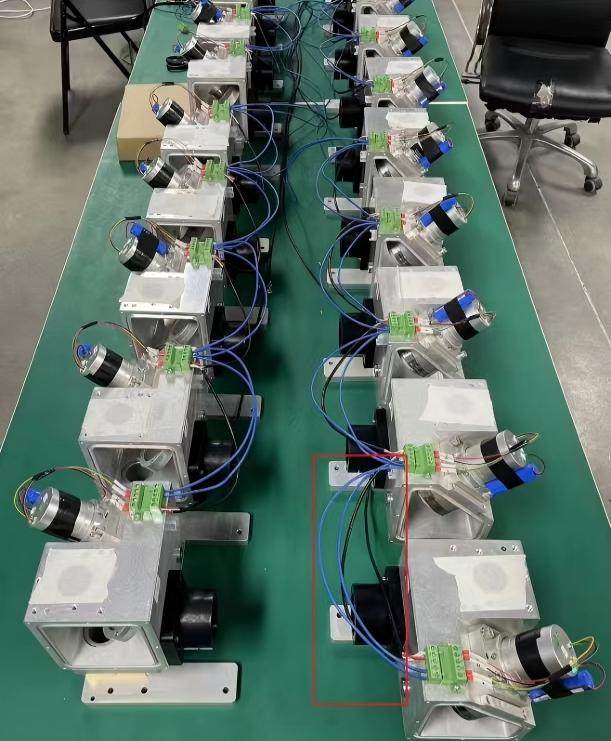

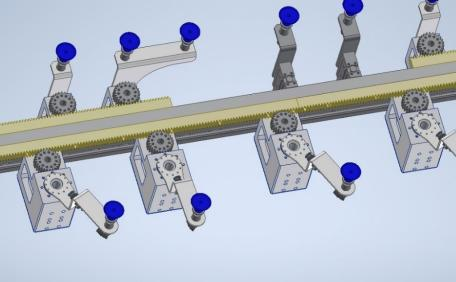

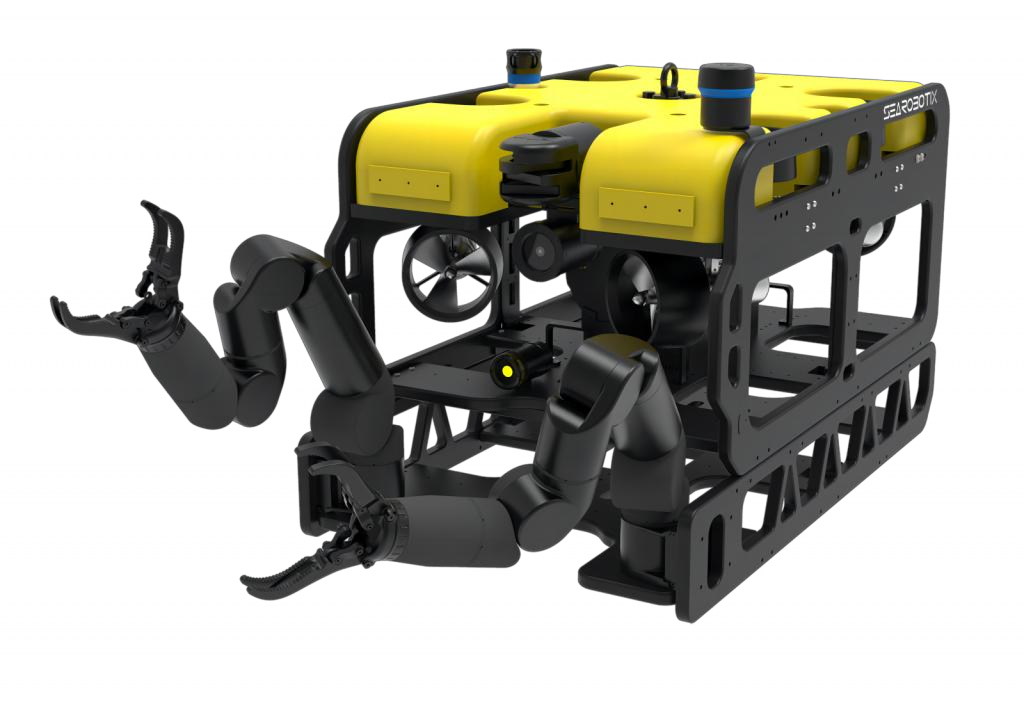

,роботов специального назначения,оборудования автоматизации с ЧПУ

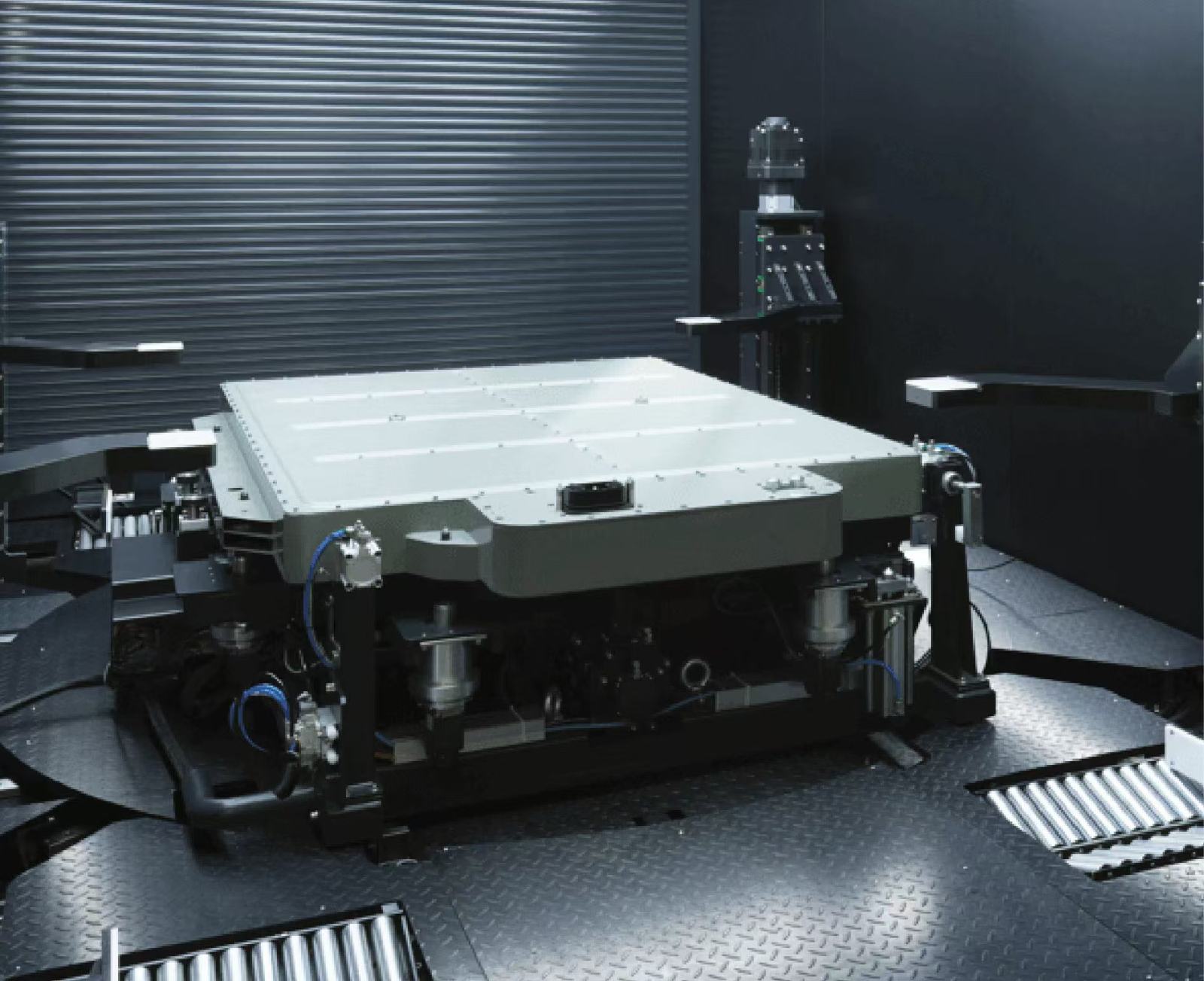

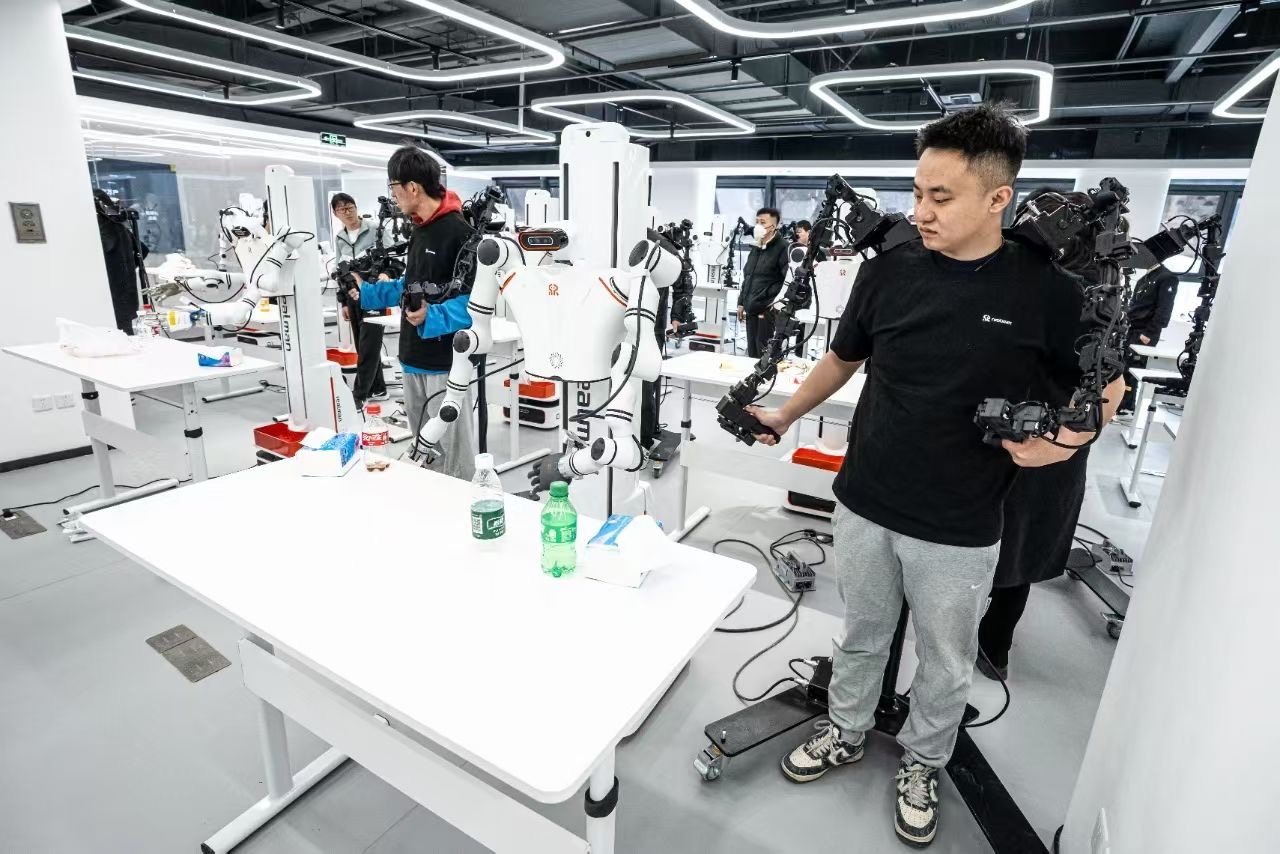

Быстрое развитие гуманоидных роботов стимулирует непрерывные инновации в области роботизированных шарниров с волновой передачей и приводов суставов роботов. Являясь ключевыми узлами движения для плеч, локтей, запястий, талии и ног роботов, современные системы гармонических приводов становятся легче, компактнее и мощнее. Передовые конструкции повышают плотность крутящего момента, точность позиционирования и характеристики движения, одновременно снижая вес и требуемое монтажное пространство. В то же время оптимизированные профили зубчатых передач, высокопрочные материалы, улучшенные смазка, уплотнение и управление тепловым режимом повышают долговечность, ударостойкость и срок службы. Эти достижения позволяют гуманоидным роботам выполнять более точные, надежные и человекоподобные движения в промышленных, сервисных и исследовательских приложениях.

Высокая точность Многозубое зацепление распределяет ошибки передачи, обеспечивая превосходную точность позиционирования и чрезвычайно малый люфт.
Большое передаточное отношение Одноступенчатые передаточные отношения обычно находятся в диапазоне от 30:1 до 320:1, а в индивидуальных конструкциях превышают 1000:1.
Компактный размер По сравнению с традиционными редукторами компактный шарнирный модуль робота имеет значительно меньшие габариты при сохранении эквивалентного выходного крутящего момента.
Высокая интеграция Интегрированный шарнир с волновой передачей объединяет двигатель, редуктор, энкодер, тормоз и контроллер в одном компактном блоке, упрощая монтаж.
Плавное движение Низкая скорость скольжения зубьев минимизирует вибрацию и ударные нагрузки, сохраняя КПД передачи в диапазоне от 69% до 96%.

Хотя приводы с волновой передачей обеспечивают исключительную точность, они также имеют определенные инженерные ограничения.
Ограниченная ударостойкость
Гибкое колесо постоянно подвергается упругой деформации, что делает волновые передачи менее подходящими для применений с частыми ударами, таких как прыжки, бег или падения роботов.
Более низкая крутильная жесткость
По сравнению с планетарными редукторами или редукторами RV, волновые передачи обычно демонстрируют более низкую крутильную жесткость.
Сложности теплового управления
Высокоинтегрированные конструкции приводов уменьшают доступное пространство для отвода тепла, что требует оптимизированных стратегий охлаждения.
Ограничения передаточного отношения
Волновые передачи обычно не рекомендуются для применений, требующих передаточных отношений ниже приблизительно 35:1.

Хотя приводы с волновой передачей обеспечивают исключительную точность, они также имеют определенные инженерные ограничения.
Ограниченная ударостойкость
Гибкое колесо постоянно подвергается упругой деформации, что делает волновые передачи менее подходящими для применений с частыми ударами, таких как прыжки, бег или падения роботов.
Более низкая крутильная жесткость
По сравнению с планетарными редукторами или редукторами RV, волновые передачи обычно демонстрируют более низкую крутильную жесткость.
Сложности теплового управления
Высокоинтегрированные конструкции приводов уменьшают доступное пространство для отвода тепла, что требует оптимизированных стратегий охлаждения.
Ограничения передаточного отношения
Волновые передачи обычно не рекомендуются для применений, требующих передаточных отношений ниже приблизительно 35:1.

Выбор модуля роботизированного привода с волновой передачей требует оценки ключевых эксплуатационных факторов, включая плотность крутящего момента, повторяемость, архитектуру управления, механическую конструкцию, коммуникационные возможности и надежность в условиях окружающей среды. Высокая плотность крутящего момента повышает грузоподъемность при одновременном снижении общей массы системы, а прецизионные применения обычно требуют уровня повторяемости до ≤15–20 угловых секунд. Передовые модули часто используют замкнутое управление с двумя абсолютными энкодерами для компенсации люфта и ошибок передачи, повышая точность движения. Конструкции с полым валом позволяют прокладывать кабели внутри, обеспечивая лучшую интеграцию и надежность. Промышленные протоколы связи, такие как EtherCAT и CAN FD, с высокочастотным сервоуправлением обеспечивают быстрое и стабильное функционирование. Кроме того, надежные системы приводов должны проходить строгие испытания на температурный диапазон, усталостный ресурс, перегрузку, удар, вибрацию и степень защиты IP, чтобы обеспечить долгосрочную промышленную стабильность.

Новейшие технологии роботизированных волновых приводов сосредоточены на трех основных направлениях развития.
Легкие интегрированные конструкции
Используя магниевые сплавы, легкие корпуса и оптимизированные механические компоновки, производители продолжают снижать массу, одновременно уменьшая длину привода.
Более высокая точность и большая удельная мощность
Постоянные усовершенствования в конструкции двигателей, волновых редукторах, разрешении энкодеров и сервоприводных алгоритмах повышают плотность крутящего момента, точность позиционирования и динамический отклик.
Повышенная надежность
Достижения в области материалов гибкого колеса, оптимизации профиля зубьев, термообработки, технологий уплотнения и систем смазки значительно повышают долговечность в сложных промышленных условиях.

Несмотря на растущую конкуренцию со стороны планетарных редукторов и редукторов RV, прецизионные приводные системы на базе волновых редукторов по-прежнему сложно заменить в применениях, требующих:

Нулевой или сверхмалый люфт
Высокая точность позиционирования
Компактная интегрированная конструкция
Легкие роботизированные шарниры

Поскольку гуманоидным роботам требуется более высокая ударостойкость для шарниров нижней части тела, планетарные редукторы все чаще применяются в тазобедренных узлах и ногах. Однако роботизированные модули с волновыми редукторами продолжают доминировать в приложениях, чувствительных к точности, таких как роботизированные руки, запястья, коллаборативные роботы, медицинские роботы и сервисные роботы.

Вместо того чтобы одна технология заменяла другую, отрасль движется к выбору приводной системы под конкретное применение, при котором волновые, планетарные и RV-решения сосуществуют для оптимизации производительности различных роботизированных систем.

Модуль шарнира робота — это высокоинтегрированный блок управления движением, объединяющий двигатель шарнира робота, редуктор гармонического привода, сервопривод, двойные энкодеры, тормоз и датчики в компактную систему привода. Также известный как привод шарнира робота или гармонический привод, он напрямую определяет точность движения робота, крутящий момент, динамический отклик и общую надежность. Для человекоподобных роботов, коллаборативных роботов, четвероногих роботов и систем промышленной автоматизации качество модуля гармонического привода оказывает существенное влияние на общую производительность робота. Типичному человекоподобному роботу может потребоваться более 30 приводов шарниров, что делает модули шарниров одним из наиболее ценных и критически важных компонентов всего робота.
